电梯门禁控制器

Elevator access controller

1，采用ARM32单片机

2，可计时计次，计时段，实时监控，脱机加卡

一、技术参数
电源电压：DC12V±30%                 工作电流：＜600mA
卡片类型：MF1(S50)                     时段限制：24小时内任意一个时段
感应距离：2-4cm                        刷卡次数：1-65000次任意设置
用户容量：无限制                       使用期限：任意年月日
脱机记录：56000条                     刷卡反应：<0.5秒
黑名单容量：15000张                   系统设备：184台
控制楼层：16层                        扩展楼层：可扩至48层
辅助输出：1路                         楼层控制接口：常开常闭干节点信号2A 24VDC
读头接口：RS485格式，1路            电脑联网：RS485通讯
楼层扩展口：RS485通讯，1路           楼层检测：1路，低电平有效（联动用）
工作湿度：0-90%                       工作温度：-20~70℃
消防联动：功能保留                    外形尺寸：L120×W75×H25mm
二、接线端说明

端口丝印	功能描述	端口丝印	功能描述
12V	电源正极	4H+	接485转换器通讯的负极
GND	电源负极	4H-	接485转换器通讯的正极
GND OUT	电源负极输出	NC	继电器常闭端
IN	到达一楼检测输入（低有效）	COM	继电器公共端
读头4R+	接读卡器4R+	NO	继电器常开端
读头4R-	接读卡器4R-	AO	空
扩展板4R+	接扩展板通讯接口4R+	扩展板4R-	接扩展板通讯接口4R-

注：主板设置为通电吸合状态，即继电器指示灯常亮，继电器的COM与NC断开，COM与NO导通。
三、外形结构说明



四、控制器地址设置
控制器板上的8位拨码开关是用于设置控制器地址编号，有效地址编号为1～184，采用8421BCD码设置方式，白色手柄拨到NO端有效，拨码后需重新上电，同一个系统内的控制器编号不可重复。
拨到NO表示：                                                                                                 例如拨05：

五、指示灯说明
1、通电电源指示灯LED6常亮。LED5为工作指示灯，1秒钟亮1次表示主板为正常工作状态。
2、LDE1、LED2为电脑通讯指示灯，LED1闪表示接收电脑数据，LED2闪表示回复数据给电脑。
3、LED3、LED4为读卡器、扩展板、楼层采集板通讯指示灯，LED3闪表示主板接收数据，LED4闪表示主板发出数据。
4、LD1-LD16为楼层继电器指示灯，LD33为辅助继电器指示灯，灯亮表示继电器吸合状态。
六、蜂鸣器声音说明
1.通电时主板BB两短声，读卡器B一声
2.刷未初始化或扇区密码与门禁机不一致的用户卡：读卡器和控制板无任何声音提示。
3.刷有权限用户卡：控制板B B,两短声；读卡器B一短声。
4.   刷没权限的用户卡：控制板BBB，连续三短声；读卡器B一短声。
5.管理卡设置扇区密码：控制板B-BB-，一长一短一长声；读卡器BB两短声。
6.管理卡设置时钟和开锁时间：控制板BB-,一短一长声；读卡器BB两短声。
7.管理卡设置继电器状态：控制板BB-B-B-，一短三长声；读卡器BB两短声。
8.管理卡设置黑名单：控制板B BB-,一短声后一短一长声；读卡器BB两短声。
9.   管理卡设置白名单：控制板B B-B,一短声后一长一短声；读卡器BB两短声。
10. 管理卡解除所有黑名单：控制板BB-B-,一短一长再一长声；读卡器BB两短声。
七、安装布线注意事项
1、安装控制板时做好绝缘隔离、防潮防尘措施，安装接线必须在断电状态下进行。
2、安装读卡器或天线板时，尽量远离射频干扰和金属表面，否则可能影响刷卡距离。
3、读卡器安装在轿厢内便于刷卡的位置，采用四芯屏蔽线（RVVP4*0.5）。
4、主板与楼层扩展板集中安装，通讯线采用两芯屏蔽线（RVVP2*0.5）。
5、电源用输出为DC12V，3A以上，电源与控制器的线径采用1.0mm (RVV2*1.0)。
6、与电脑通讯线采用双绞屏蔽线（RVSP2*1.0），采用手拉手接线，禁止星形接法。
7、在使用扩展板时，主板通电前确认接好与扩展板的通讯线，并主板和扩展板同时通电。

3，可扩展到48层

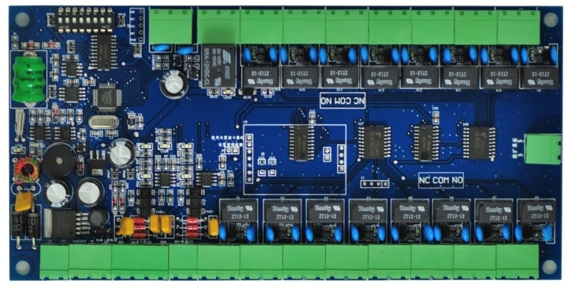

八，扩展板实物图
