只刷卡门禁机,防水门禁机,多功能防水门禁机ZT-3000
发布日期:2015-05-06  点击量:1125

查看图集
只刷卡门禁机,防水门禁机,多功能防水门禁机ZT-3000
只刷卡门禁机,防水门禁机,多功能防水门禁机ZT-3000

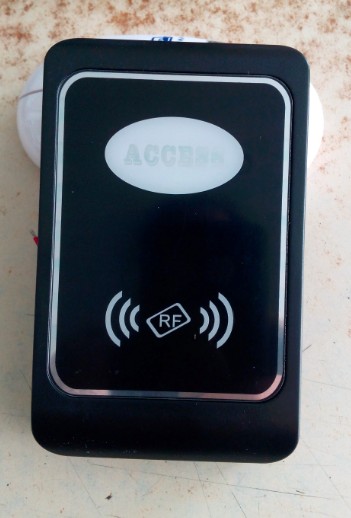

                                防水只刷卡门禁机(ZT-3000)



                                                         Only the waterproof card access control machine

zt-3000

1, 功能简介:

1) 采用ARM-Cortex-M0 32位CPU ,主频50MHZ,低功耗,速度快,16300张卡响应时间不超0.8秒, 可定做扩容到32600张卡的控制器(大概要1秒的反应速度,如果有必要,可最多扩容到100000张,大概需要3秒的反应速度)
2) 带USB接口,可接电脑 备份数据
3) 1000人以上采用SPI FLASH 存储器,512K ,1000人下采用CPU自带FLASH存储器,掉电存储100年
4) 可定做ID,IC同时同时兼容的机型
5) 可外接WG26读卡器
6) 可设置两张管理卡,一张增加卡,一张删除卡,用来增加和删除用户卡
7) 可用红外遥控器来增加和删除用户卡
8) 可设置继电器是上电吸合还是不吸合,用于不同的使用场合
9) 可设置使用继电器的吸合时间是用红外遥控器设置的时间还是跳线固定的时间
10)              IC型的可设置是否要扇区密码校验才能开锁
11)              IC型的可通过红外遥控来设置要验证的扇区和密码等参数
12)              可红外遥控器开门
13)              可设置超时报警(必须配合门磁使用),如果门在继电器闭合后还未关门,将自动报警,每两分钟检测一次门磁,
14)              1000人以上机型可直接在机子里面备份人员名单,可随时用备份的人员名单来恢复数据
15)              外壳采用防雨设计,可在室外使用
16)              全部电子元件采用工业级,真正的最新前沿技术,温度范围为 -35----70


2, 技术参数


电压 DC12V 工作温度 -35℃----70
电流 <100m A 工作湿度 0—95%(无凝结)
卡片张数
1型 1000张卡
2型 16350张卡
继电器吸合时间 0-99秒或选择跳线的1或则5秒

3, 端口说明:

8P接线端子 4P接线端子
DC12V输入 DC12输出
GND GND
开门按钮(接地线有效) DATA0
门磁(低电平表示关闭) DATA1
GND
NC
绿 COM
NO
4,操作说明
 1) 设置管理卡:
       (1)将控制器断电,将控制器背面标识有用户模式和管理模式的跳线跳到管理模式一端
        2)重新通电,控制器刷卡灯闪烁,刷第一张为增加卡,第二张为删除卡,刷完后控制器一直鸣叫
        3)将控制器重新断电,将跳线跳回用户模式端,然后再重新通电
 2) 删除全部卡片
       1)先刷删除卡,红灯闪烁,然后再刷增加卡,再刷删除卡,控制器鸣长鸣一声完毕,注意:操作后,控制器将删除全部的用户卡(1000人以上的机型不会删除备份的卡片)
 3) 增加用户卡:
        1) 刷增加卡 翠绿灯闪烁,然后连续刷用户卡,直到用户卡刷完后,再刷一次增加卡,退出增加状态
              如果在刷用户卡期间控制器鸣叫3声,表示该卡已经加过
 4) 删除用户卡:
         1)刷删除卡 红灯闪烁,然后刷要删除的用户卡,可连续刷,再刷一次删除卡退出删除状态
              如果在刷用户卡期间控制器鸣叫3声,表示该卡不存在,
5,红外遥控说明
进入系统:注意:出厂初始密码为999999
 1) 按CALL 999999 #    进入后台管理 以下的操作都必须在进入后台后才能进行
 2)修改管理员密码: 0 0 # X X X X X X #
XXXXXX 表示6为新操作员密码,按#后退出后台管理
 3)刷卡增加用户卡: 0 1 # 刷卡
在刷卡的时候可以连续刷用户卡,刷完后按 EXIT键退出后台管理
 4)输入卡号增加用户卡: 0 2 # X X X X X X X X X X #
 XXXXXXXX 表示10位卡号,按#键后,控制器短鸣一声后可继续输入10位卡号进行下一张的添加,按EXIT退出 ,注意10秒无任何动作系统自动退出
 5) 刷卡删除用户卡: 0 3 # 刷卡
#后,红灯闪烁,然后连续刷要删除的用户卡,按EXIT键退出后台,注意10秒无任何动作系统自动退出
 6)输入卡号删除用户卡: 0 4 # X X X X X X X X X X #
 04 #后兰灯闪烁,再输入10位卡号后按#键,控制器短鸣一声后可继续输入10位卡号进行下一张的删除,按EXIT退出,注意10秒无任何动作系统自动退出
 7)删除全部用户卡: 0 5 #
该功能将删除全部用户卡,删除完毕后自动退出
 8)启动上电吸合:    0 6 # X #
 X=1 继电器上电吸合   X=2 继电器上电不吸合
 9)设置继电器吸合时间: 0 7 # X X #
XX 范围为 00-99秒   设置为00 表示脉冲开锁,继电器固定吸合500MS,适合用于电控锁
 10)选择是使用第9项设置的时间 还是跳线的时间作为控制器继电器的吸合时间: 0 8 # X #
X=1表示选择第9项的时间为继电器的吸合时间,X=2,表示使用用跳线设置的时间为继电器的吸合时间
 11)IC卡系统的时候是否要扇区密码认证: 0 9 # X #
X=1 表示启动认证, X=2 表示不启动认证,具体的认证扇区和密码参考地12条
 12)设置扇区密码认证的扇区密码和扇区编号: 1 0 # SSK XXXXXXXXXXXX #
说明: SS 扇区编号,范围 00—15 ,K 块编号 范围是0—2 (块编号可随便设置,0,1,2均可,是为后续升级预留) XXXXXXXXXXXX 12位扇区密码,范围为000000000000---999999999999
   13)遥控开门 : 1 1 #   该功能将 启动 继电器 一次
   14)设置超时报警: 1 2 # X #
       X=1 表示启动 X=2表示不启动,启动超时报警后,系统在判定继电器复位3秒钟后门磁信号为高,则开始蜂鸣器鸣叫25秒,过120秒后再重新检测,当门关上后,自动停止鸣叫
   15)控制器存储器碎片整理已经卡号备份: 1 3 #
       执行该功能后,控制器将零碎的存储单元重新整理,类似于电脑的磁盘整理功能,同时会将所有的卡号备份到存储器的另外的单元,以备以后数据还原使用(注意:只有1000人以上的机型才有备份功能,1000人以下的只整理,不备份)
 16)备份数据还原 1 4 #
      15项备份的数据还原到回去,注意,在备份数据以后新增的卡片信息将丢失,请切记
 17)恢复出厂值   7 3 #
      控制器出厂时参数如下:
           继电器吸合时间为1秒
           继电器上电不吸合
           不启动门磁报警
           不启动扇区密码验证
           管理密码为999999
           使用跳线作为继电器的吸合时间

6,       注意事项:
1)    该控制器外壳为防雨设计,但不是防水设计,不能将控制器泡在水里,这样水会渗入主板造成主板烧坏
2)    该控制器外壳为塑料材质,放破坏能力较差,请注意使用
3)    该控制器使用射频频率为125KKZ 和 13.56MHZ ,请注意周边不能有此频点附近的干扰源
4)    在外接读卡器的时候要和控制器上下或左右错开至少40CM 的距离,防止控制器和读卡器之间的射频干扰
